Transmisi Worm Gearbox: Memahami Cara Kerja dan Penerapannya

Transmisi gearbox cacing adalah teknologi mendasar dalam transmisi tenaga mekanis, yang banyak digunakan di berbagai industri yang memerlukan pengurangan rasio tinggi di ruang padat. Berbeda dengan sistem roda gigi heliks atau pacu konvensional, transmisi roda gigi cacing mengandalkan aksi geser unik antara cacing (sekrup) dan roda cacing (roda gigi). Desain ini memungkinkan transfer torsi sudut kanan, seringkali dengan satu tahap reduksi, sekaligus menawarkan keunggulan bawaan seperti pengurangan gangguan dan kemampuan mengunci sendiri.

Cara Kerja Transmisi Worm Gearbox

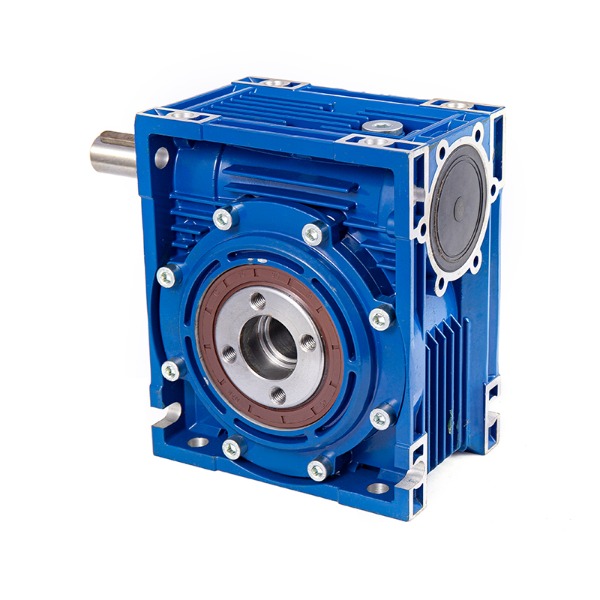

Transmisi gearbox cacing terdiri dari dua komponen utama: cacing baja yang diperkeras (input) dan roda cacing perunggu atau besi tuang (output). Cacing ini memiliki satu atau lebih benang heliks yang mengikat gigi roda. Saat cacing berputar, benangnya mendorong gigi roda sehingga menyebabkan roda berputar. Sumbu cacing tegak lurus dengan sumbu roda, menciptakan konfigurasi penggerak 90 derajat.

Karakteristik mekanis utamanya adalah bahwa gerakan terutama disalurkan dari cacing ke roda, tetapi tidak mudah dibalik. Hal ini terjadi karena sudut kemunculan antara permukaan geser biasanya melebihi sudut depan cacing, sehingga menimbulkan efek penguncian sendiri. Hal ini membuat transmisi worm gearbox ideal untuk sistem kerekan, lift, dan konveyor yang memerlukan penahan beban.

Keuntungan dan Keterbatasan Inti

Memahami pro dan kontra membantu para insinyur memilih solusi penggerak yang tepat. Di bawah ini adalah ringkasan singkatnya:

Aplikasi Utama Transmisi Worm Gearbox

Karena bentuknya yang ringkas dan pengurangan rasio yang tinggi, sistem transmisi worm gearbox muncul di berbagai sektor:

• Penanganan bahan: Konveyor, pembuat palet, elevator bucket – yang dapat mengunci sendiri untuk mencegah gerakan mundur yang tidak diinginkan.
• Gerbang dan penghalang otomatis: Gerbang geser, penghalang boom, dan sistem parkir mendapat manfaat dari aksi pengereman yang melekat.
• Pengangkatan industri: Kerekan, dongkrak, dan dok memuat manual listrik dan ringan mengandalkan properti non-pembalik.
• Pengolahan makanan: Desain tertutup dengan rumah baja tahan karat memberikan kemampuan pencucian dan pengoperasian yang senyap.
• Mesin pengemasan: Tabel pengindeksan, pelabel, dan pengisi memerlukan pemosisian yang tepat tanpa motor servo.
• Sistem pelacakan surya: Pelacak sumbu tunggal menggunakan transmisi roda gigi cacing untuk menahan penggerak belakang yang disebabkan oleh angin.

Parameter Seleksi Teknis

Saat memilih transmisi worm gearbox untuk tugas tertentu, infrastruktur harus menyala:

Efisiensi dan Manajemen Panas

Aksi geser pada transmisi roda gigi cacing menghasilkan lebih banyak transmisi dibandingkan roda gigi kontak gelinding. Efisiensi sangat bergantung pada sudut timah dan viskositas pelumas. Untuk worm dengan start tunggal (sudut lead rendah), efisiensi mungkin turun hingga 50-60% – namun self-locking lebih dapat diandalkan. Worm multi-start (lebih banyak thread) meningkatkan efisiensi hingga 75-85% tetapi mengurangi atau menghilangkan self-locking.

Untuk mengelola keluaran termal, produsen sering kali merancang rumah dengan rusuk pendingin atau mengintegrasikan kipas pendingin untuk penerapan tugas berkelanjutan. Pemilihan oli yang tepat dan interval penggantian sangat penting, karena pelumas yang terdegradasi mempercepat keausan roda perunggu.

Praktik Terbaik Instalasi dan Pemeliharaan

Pemasangan yang benar-benar memperpanjang masa pakai. Pedoman utama meliputi:

Penyelarasan: Ketidaksejajaran antara poros input dan output menyebabkan kontak gigi tidak merata dan kegagalan dini.

Penyesuaian serangan balik: Beberapa desain transmisi gearbox cacing memungkinkan penyesuaian jarak tengah untuk mengkompensasi keausan.

Posisi pernafasan: Pasang breather pada titik tertinggi pada orientasi pemasangan akhir untuk mencegah kebocoran oli.

Proses awal: Periode istirahat singkat (2-4 jam pada beban 50%) direkomendasikan sebelum penggunaan beban penuh.

Jadwal ganti oli: Ganti pertama setelah 100-200 jam (untuk gearbox baru), lalu setiap 2500 jam atau setiap tahun.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apakah transmisi worm gearbox selalu terkunci sendiri?
Tidak. Penguncian sendiri bergantung pada koefisien kerusakan, sudut timah, dan permukaan akhir. Sebagai aturan praktis, cacing start tunggal dengan sudut timah di bawah 5-6° dapat mengunci sendiri dalam kondisi statistik. Worm multi-start atau efisiensi desain tinggi jarang mengunci sendiri. Selalu verifikasi dengan data pabrikan.

Q2: Mengapa roda cacing umumnya terbuat dari perunggu?
Perunggu memiliki sifat anti kejang yang sangat baik terhadap baja yang diperkeras dan dapat melekatkan serpihan kecil tanpa merusak cacing. Koefisien pendinginannya yang rendah dalam kondisi pelumasan batas sangat penting untuk kontak geser pada transmisi gearbox cacing.

Q3: Dapatkah transmisi worm gearbox digerakkan kembali secara manual?
Dalam desain self-locking, penggerak mundur tidak mungkin dilakukan atau memerlukan torsi mundur yang sangat tinggi. Untuk model non-self-locking, putaran mundur manual dapat dilakukan tetapi tidak disarankan tanpa sistem pengereman karena akselerasi yang tidak terkontrol.

Q4: Berapa masa pakai transmisi worm gearbox?
Dengan pelumasan yang tepat dan dalam beban tetapan, biasanya diperlukan waktu pengoperasian 15.000–25.000 jam sebelum terjadi kehilangan efisiensi yang signifikan. Keausan roda merupakan faktor pembatas yang umum terjadi. Pengukuran reaksi balik secara berkala membantu menghitung sisa masa pakai.

Q5: Bagaimana cara meningkatkan efisiensi penggerak roda gigi cacing yang ada?
Beralih ke pelumas polialfaolefin (PAO) atau poliglikol sintetis yang dirancang untuk roda gigi cacing. Pastikan level oli sudah benar. Kurangi kecepatan input jika memungkinkan. Namun, perhatikan bahwa efisiensi yang lebih tinggi biasanya mengurangi kemampuan mengunci sendiri.
