Dalam dunia transmisi tenaga mekanis, hanya sedikit perangkat yang menawarkan kombinasi kesederhanaan, kekompakan, dan penggandaan torsi yang sama seperti a peredam kecepatan roda gigi cacing . Baik Anda seorang mahasiswa teknik, teknisi pemeliharaan, atau penghobi membuat mesin otomatis pertama Anda, memahami komponen penting ini akan membantu Anda membuat keputusan desain dan pengadaan yang lebih baik.

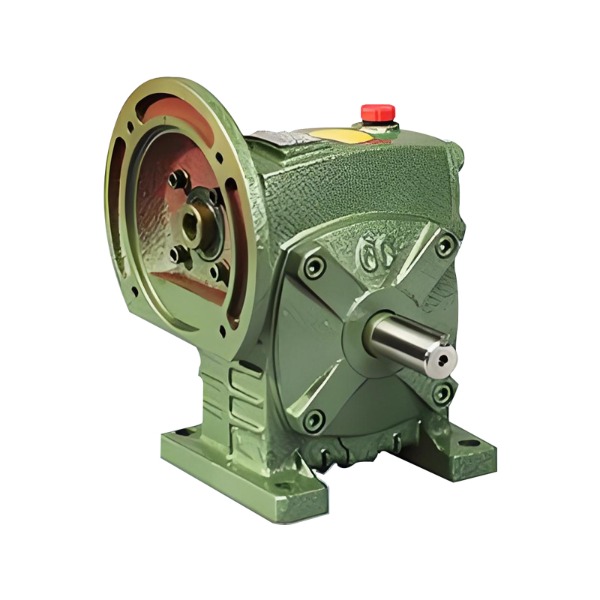

Peredam kecepatan roda gigi cacing adalah perangkat mekanis yang mengurangi kecepatan putaran sekaligus meningkatkan torsi. Ini terdiri dari dua elemen utama: cacing (yang terlihat seperti sekrup) dan roda cacing (roda gigi dengan gigi heliks). Worm adalah komponen penggerak; roda cacing adalah komponen yang digerakkan.
Tidak seperti rangkaian roda gigi konvensional yang porosnya sejajar, peredam kecepatan roda gigi cacing biasanya mentransmisikan gerakan antara poros yang tegak lurus dan tidak berpotongan. Konfigurasi sudut kanan ini menghemat ruang dan memungkinkan desain alat berat yang ringkas.
Prinsip pengoperasiannya tampak sederhana. Saat cacing berputar, benang heliksnya mendorong gigi roda cacing. Karena benang cacing pada dasarnya adalah bidang miring kontinu yang melilit silinder, setiap putaran penuh cacing akan memajukan roda cacing hanya dengan satu gigi (atau sebagian kecil dari satu gigi).
Geometri ini menciptakan rasio reduksi yang tinggi dalam satu tahap. Misalnya, jika cacing mempunyai permulaan tunggal (satu ulir kontinu), satu putaran penuh cacing akan menggerakkan roda cacing sebanyak satu gigi. Jika roda mempunyai 50 gigi, poros keluaran berputar pada 1/50 kecepatan masukan.
Perilaku mekanis utama:
Penting: Tidak semua drive worm dapat mengunci sendiri. Kondisi self-locking bergantung pada sudut lead dan koefisien gesekan. Aturan praktisnya: sudut depan di bawah sekitar 5–6 derajat umumnya menghasilkan perilaku mengunci sendiri.
Memahami bagian-bagiannya membantu dalam pemecahan masalah dan pemilihan. Di bawah ini adalah rincian sederhana:
| Komponen | Fungsi |
|---|---|
| Cacing (masukan) | Poros baja yang dikeraskan dengan ulir heliks; terhubung ke motornya. |
| Roda cacing (keluaran) | Perlengkapan perunggu atau kuningan yang menyatu dengan cacing; mengurangi kecepatan dan meningkatkan torsi. |
| Perumahan | Menutup set roda gigi, menampung pelumas, dan menjaga keselarasan poros. |
| Bantalan | Mendukung poros input dan output, mengurangi gesekan dan keausan. |
| Segel dan gasket | Cegah kebocoran pelumas dan jauhkan kontaminan. |
| Sistem pelumasan | Biasanya penangas minyak atau sirkulasi paksa; penting untuk pembuangan panas. |
Pemilihan bahannya disengaja: cacingnya terbuat dari baja keras, sedangkan rodanya terbuat dari perunggu yang lebih lembut. Pemasangan material yang berbeda ini mengurangi rasa sakit dan memungkinkan roda yang lebih lunak sedikit menyesuaikan diri dengan cacing, sehingga meningkatkan area kontak dan distribusi beban.
Salah satu karakteristik yang menentukan dari peredam kecepatan worm gear adalah kemampuannya untuk mencapai rasio reduksi yang tinggi dalam ruang yang kompak. Unit satu tahap biasanya menawarkan rasio dari 5:1 hingga 100:1. Unit dua tahap dapat melebihi 1000:1.
Namun, penurunan yang tinggi ini juga disertai dengan trade-off: efisiensi. Karena cacing meluncur melawan roda daripada menggelinding, kerugian gesekan menjadi signifikan. Rentang efisiensi yang umum adalah:
Sebagai perbandingan, peredam roda gigi pacu dengan rasio serupa mungkin mencapai efisiensi 95%, namun tidak menawarkan penguncian otomatis atau tata letak sudut kanan kompak yang sama.
Insinyur dan desainer memilih pengurang kecepatan roda gigi cacing karena beberapa manfaat nyata:
Pengurangan tinggi dalam satu tahap
Jenis peralatan lain sering kali memerlukan dua atau tiga tahap agar sesuai dengan pengurangan satu tahap cacing. Hal ini mengurangi jumlah komponen, waktu perakitan, dan ukuran peralatan secara keseluruhan.
Transmisi daya sudut kanan
Ketika motor harus dipasang tegak lurus dengan poros yang digerakkan, peredam kecepatan roda gigi cacing memecahkan masalah tata letak tanpa roda gigi bevel tambahan atau braket yang rumit.
Kemampuan mengunci sendiri
Dalam aplikasi pengangkatan (misalnya elevator, dongkrak, konveyor tanjakan), fitur penguncian otomatis mencegah putaran terbalik saat daya dimatikan. Ini bertindak sebagai rem mekanis, meningkatkan keselamatan.
Pengoperasian yang tenang dan lancar
Pengikatan geser terus menerus menghasilkan lebih sedikit getaran dan kebisingan dibandingkan beberapa jenis gigi lainnya, terutama pada kecepatan sedang.
Toleransi kelebihan beban
Ketidaksejajaran kecil atau beban berlebih sesaat dapat ditoleransi dengan lebih baik karena material roda cacing (perunggu) dapat berubah bentuk secara elastis tanpa kerusakan getas.
Tidak ada teknologi yang sempurna. Peredam kecepatan roda gigi cacing memiliki beberapa kendala yang harus diperhitungkan dalam desain sistem.
Efisiensi lebih rendah
Seperti disebutkan, gesekan mengurangi efisiensi, terutama pada rasio yang lebih tinggi. Ini berarti lebih banyak energi yang hilang sebagai panas, yang mungkin memerlukan pendinginan tambahan dalam aplikasi tugas berkelanjutan.
Pembangkitan panas
Panas yang berlebihan menurunkan kualitas pelumas dan dapat merusak segel atau menyebabkan pemuaian termal pada komponen. Insinyur harus menghitung batas daya termal, bukan hanya batas torsi mekanis.
Kecepatan masukan terbatas
Kecepatan input yang tinggi (di atas 3000–4000 rpm) dapat menyebabkan panas berlebih dan keausan yang cepat. Peredam cacing paling cocok untuk kecepatan input sedang dari motor AC, motor servo, atau motor hidrolik.
Serangan balik
Meskipun penggerak cacing dapat diproduksi dengan serangan balik yang rendah (nilai presisi), unit komersial standar memiliki serangan balik yang lebih tinggi daripada roda gigi pacu atau planetary berkualitas tinggi. Hal ini penting untuk aplikasi pemosisian yang presisi seperti meja putar CNC.
Anda menemukan pengurang kecepatan roda gigi cacing di banyak mesin sehari-hari dan industri. Di bawah ini adalah contoh umum yang dikelompokkan berdasarkan fungsi.
| Area Aplikasi | Kasus Penggunaan Khas |
|---|---|
| Penanganan material | Penggerak sabuk konveyor, pembuat palet, meja angkat |
| Otomotif | Power window, pengatur kursi, sistem kemudi |
| Mesin industri | Mixer, agitator, tabel pengindeksan, peralatan pengemasan |
| Peralatan pengangkat | Kerekan, derek, dongkrak, lift gunting |
| Pertanian | Auger biji-bijian, pencampur pakan, sistem irigasi |
| Gerbang dan penghalang | Gerbang boom, gerbang geser, penghalang parkir |
Dalam masing-masing contoh ini, persyaratan utama biasanya adalah torsi tinggi pada kecepatan rendah, terkadang dengan persyaratan penguncian sendiri atau keterbatasan ruang.
Memilih unit yang tepat untuk alat berat Anda melibatkan lebih dari sekadar rasio dan torsi. Ikuti urutan logis ini:
Langkah 1 – Tentukan kebutuhan input dan output
Langkah 2 – Tentukan faktor layanan
Berdasarkan jenis beban (seragam, guncangan sedang, guncangan berat) dan jam operasional sehari-hari. Lipat gandakan torsi yang dibutuhkan dengan faktor servis untuk mendapatkan torsi desain.
Langkah 3 – Periksa rasionya
Bagilah kecepatan masukan dengan kecepatan keluaran. Pilih rasio standar terdekat yang tersedia.
Langkah 4 – Verifikasi kapasitas termal
Pastikan peredam dapat menghilangkan panas tanpa melebihi kenaikan suhu yang diijinkan. Jika tidak, pertimbangkan unit yang lebih besar, pendinginan eksternal, atau pelumasan paksa.
Langkah 5 – Konfirmasikan orientasi pemasangan
Peredam cacing sering kali diisi dengan minyak sampai tingkat tertentu. Pemasangan terbalik atau pada sudut yang tidak standar mungkin memerlukan modifikasi pelumasan khusus.
Langkah 6 – Periksa persyaratan penguncian mandiri
Jika pencegahan mengemudi mundur sangat penting, konfirmasikan dengan pabrikan bahwa sudut sadapan dan kondisi gesekan yang dipilih memastikan penguncian otomatis di bawah beban dan suhu pengoperasian Anda.
Pelumasan yang tepat adalah satu-satunya faktor terpenting untuk umur panjang peredam kecepatan roda gigi cacing. Kontak geser menghasilkan panas dan tegangan geser yang tidak dapat ditahan oleh oli roda gigi biasa.
Panduan pemilihan pelumas:
Daftar periksa pemeliharaan:
Tanda-tanda masalah meliputi: suhu wadah yang berlebihan (di atas 200°F / 93°C), peningkatan getaran, atau bau terbakar yang gelap dari pelumas.
Q1: Apakah peredam kecepatan roda gigi cacing dapat dibalik?
J: Tidak biasanya. Sebagian besar unit standar tidak dapat digerakkan ke belakang karena dapat mengunci sendiri. Desain khusus dengan gesekan rendah (misalnya, dengan bantalan rol pada cacing) dapat dibalik, namun kurang umum.
Q2: Mengapa roda cacing terbuat dari perunggu?
A: Perunggu memiliki sifat anti-pedas yang sangat baik terhadap baja yang diperkeras, ditambah kesesuaian yang baik dan ketahanan terhadap korosi. Perunggu aluminium atau perunggu fosfor adalah pilihan yang umum.
Q3: Dapatkah saya menggunakan peredam kecepatan roda gigi cacing untuk tugas berkelanjutan?
J: Ya, tapi Anda harus menghitung peringkat termal. Untuk pengoperasian 24/7, pilih ukuran rangka yang lebih besar daripada yang disarankan oleh perhitungan torsi mekanis murni, atau tambahkan pendinginan paksa.
Q4: Apa perbedaan antara peredam cacing dan peredam planet?
J: Peredam planet menawarkan efisiensi yang lebih tinggi dan reaksi balik yang lebih rendah namun tidak memiliki penguncian otomatis dan umumnya lebih mahal untuk rasio reduksi yang tinggi. Peredam cacing lebih sederhana, dapat mengunci sendiri, dan lebih ringkas untuk aplikasi sudut kanan.
Peredam kecepatan worm gear adalah solusi yang kuat, ringkas, dan serbaguna untuk mengurangi kecepatan sekaligus melipatgandakan torsi—terutama saat Anda memerlukan tata letak sudut kanan atau perlindungan backstop pasif. Meskipun efisiensinya lebih rendah dibandingkan beberapa jenis roda gigi lainnya, keunggulan reduksi satu tahap yang tinggi, pengoperasian yang senyap, dan penguncian otomatis yang melekat membuatnya sangat diperlukan dalam industri mulai dari penanganan material hingga sistem otomotif.
Saat memilih unit, fokuslah pada tiga faktor penting: rasio reduksi, kapasitas termal, dan jenis pelumasan. Dengan pemilihan dan pemeliharaan yang tepat, peredam kecepatan roda gigi cacing yang berkualitas akan memberikan layanan yang andal selama bertahun-tahun.
