Worm Gearbox vs. Jenis Gear Lainnya: Kelebihan dan Kekurangan

Dalam dunia sistem transmisi mekanis, memilih jenis girboks yang tepat sangat penting untuk memastikan efisiensi, daya tahan, dan kinerja. Di antara berbagai jenis roda gigi, cacing gearbox menonjol karena desainnya unik dan aplikasinya spesifik. Namun, penting untuk memahami bagaimana roda gigi cacing dibandingkan dengan jenis roda gigi lain seperti roda gigi pacu, roda gigi heliks, dan roda gigi bevel untuk menentukan mana yang paling sesuai dengan kebutuhan Anda.

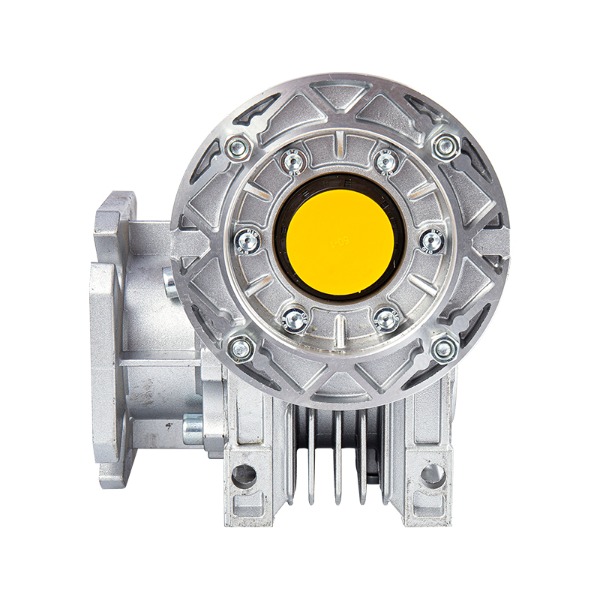

Apa itu Worm Gearbox?

Gearbox cacing adalah jenis set roda gigi tertentu di mana cacing (roda gigi seperti sekrup) menyatu dengan roda cacing (roda gigi dengan gigi yang menghubungkan cacing). Desain ini memungkinkan transmisi torsi tinggi dan mampu mencapai rasio reduksi yang signifikan dalam ruang yang kompak. Worm gearbox banyak digunakan dalam aplikasi yang memerlukan keterbatasan ruang dan torsi tinggi, seperti pada konveyor, lift, dan bahkan beberapa sistem otomotif.

Karakteristik Utama Worm Gearbox

• Rasio Pengurangan Tinggi: Gearbox cacing dapat mencapai pengurangan kecepatan yang signifikan dalam satu tahap, seringkali dalam kisaran 20:1 hingga 300:1, menjadikannya ideal untuk penerapan torsi tinggi.
• Transmisi Sudut Kanan: Worm gearbox memberikan putaran 90 derajat pada arah transmisi, yang dapat bermanfaat untuk desain yang memiliki keterbatasan ruang.
• Fitur Mengunci Sendiri: Salah satu keuntungan utama dari worm gearbox adalah kemampuannya untuk mengunci sendiri. Artinya ketika worm gear tidak dapat digerakkan, maka worm wheel tidak dapat berputar sehingga berguna dalam mekanisme penghenti dan penahan.
• Efisiensi: Meskipun gearbox cacing relatif efisien dalam transmisi torsi, efisiensinya cenderung lebih rendah dibandingkan jenis roda gigi lainnya karena hilangnya antara cacing dan roda cacing.

Membandingkan Worm Gearbox dengan Tipe Gear Lainnya

Meskipun worm gearbox sangat efisien dalam aplikasi tertentu, penting untuk membandingkannya dengan jenis gear lain yang umum digunakan dalam hal kelebihan dan kekurangannya.

Worm Gearbox vs. Spur Gear

Roda gigi pacu adalah jenis roda gigi yang paling umum dan terdiri dari gigi lurus yang sejajar dengan sumbu putaran. Sederhana, hemat biaya, dan efisien dalam transmisi daya.

Kekurangan Spur Gear :

• Roda gigi pacu tidak ideal untuk aplikasi yang memerlukan rasio reduksi yang signifikan. Pengoperasian berkecepatan tinggi dapat menyebabkan gangguan dan keausan.
• Mereka tidak menyediakan fungsi mematikan otomatis yang sama seperti gearbox cacing.

Worm Gearbox vs Roda Gigi Heliks

Roda gigi heliks menampilkan gigi yang dipotong membentuk sudut terhadap sumbu rotasi. Desain ini memberikan pengoperasian yang lebih mulus dan senyap dibandingkan dengan roda gigi pacu, namun memerlukan penyelarasan yang lebih presisi.

Kekurangan Roda Gigi Heliks :

• Roda gigi heliks bisa jadi rumit untuk diproduksi dan lebih mahal dibandingkan jenis roda gigi lainnya.
• Tidak seperti worm gearbox, mereka tidak menawarkan fungsi mengunci sendiri.

Cacing Gearbox vs. Gear Bevel

Roda gigi bevel dirancang untuk mentransmisikan gerakan antara poros yang berpotongan, biasanya pada sudut 90 derajat. Mereka sering digunakan dalam aplikasi di sumbu poros masukan dan keluaran tidak sejajar.

Kekurangan Roda Gigi Bevel :

• Roda gigi bevel bisa menjadi lebih rumit untuk dipasang dan disejajarkan, seringkali memerlukan pengaturan yang tepat agar dapat berfungsi dengan benar.
• Gearbox ini cenderung lebih besar daripada worm gearbox, yang mungkin tidak ideal untuk aplikasi kompak.

Kelebihan dan Kekurangan Worm Gearbox

Manfaat:

Desain Kompak: Gearbox cacing memungkinkan pengurangan ukuran dan ruang, sehingga cocok untuk ruang sempit.

Rasio Pengurangan Tinggi: Gearbox cacing dapat mencapai rasio reduksi yang tinggi dalam satu tahap, yang tidak mungkin dilakukan pada banyak jenis roda gigi lainnya.

Mengunci Sendiri: Fitur unik ini sangat berguna khususnya dalam aplikasi yang memerlukan penahan beban, misalnya pada lift dan hoist.

Operasi Tenang: Karena sifat dari jaring roda gigi cacing, kotak roda gigi ini cenderung beroperasi relatif senyap dibandingkan dengan roda gigi pacu atau roda gigi bevel.

Kekurangan:

Efisiensi Lebih Rendah: Roda gigi cacing mengalami kelahiran antara roda cacing dan roda cacing, sehingga menghasilkan efisiensi yang lebih rendah dibandingkan dengan jenis roda gigi lainnya.

Pembangkitan Panas: Karena pengoperasiannya, cacing gearbox menghasilkan lebih banyak panas, yang mungkin memerlukan pendinginan atau pelumasan untuk kinerja optimal.

Biaya: Meskipun relatif murah untuk beberapa aplikasi, worm gearbox bisa lebih mahal dalam aplikasi torsi tinggi karena kebutuhan manufaktur dengan presisi tinggi.

Aplikasi Worm Gearbox

Gearbox cacing ideal untuk aplikasi yang memerlukan pengurangan rasio yang signifikan dan desain yang ringkas. Mereka umumnya digunakan dalam industri seperti:

• Angka dan Angka: Fitur mengunci sendiri sangat penting untuk mencegah gerakan mundur.
• Konveyor: Cocok untuk aplikasi dimana beban berat perlu dipindahkan secara perlahan.
• Sistem Otomotif: Digunakan dalam mekanisme kemudi dan sistem reduksi gigi.
• Derek dan Kerekan: Penting dalam sistem transportasi, memberikan torsi tinggi dalam ruang yang kompak.

Kesimpulan

Memilih gearbox yang tepat untuk aplikasi Anda bergantung pada beberapa faktor, termasuk kendala ruang, kebutuhan torsi, dan kebutuhan efisiensi. Meskipun worm gearbox menawarkan keunggulan seperti reduksi rasio yang tinggi dan fitur penguncian otomatis, worm gearbox memiliki keterbatasan seperti efisiensi yang lebih rendah dan pembangkitan panas. Jenis roda gigi lain seperti roda gigi pacu, roda gigi heliks, dan roda gigi bevel memberikan keunggulan tersendiri, terutama dalam hal efisiensi yang lebih tinggi dan pengoperasian yang lebih senyap.

Memahami kebutuhan spesifik aplikasi Anda akan membantu Anda menentukan jenis gearbox mana yang paling sesuai dengan kebutuhan Anda. Jika ragu, konsultasikan dengan an ahli dalam sistem transmisi gearbox dapat memberikan wawasan yang berharga.

Pertanyaan Umum

1. Apa keunggulan utama worm gearbox dibandingkan roda gigi lainnya?

• Keuntungan utama dari worm gearbox adalah kemampuannya untuk memberikan pengurangan rasio yang tinggi dalam ruang yang kompak, bersama dengan fitur self-locking yang unik.

2. Bagaimana efisiensi gearbox cacing dibandingkan dengan jenis roda gigi lainnya?

• Roda gigi cacing kurang efisien dibandingkan roda gigi pacu atau heliks karena adanya antara roda cacing dan roda cacing.

3. Apakah worm gearbox cocok untuk aplikasi kecepatan tinggi?

• Gearbox cacing umumnya tidak ideal untuk aplikasi kecepatan tinggi. Mereka paling baik digunakan dalam pengaturan kecepatan rendah dan torsi tinggi.

4. Dapatkah worm gearbox digunakan di luar ruangan atau lingkungan yang keras?

• Ya, worm gearbox dapat digunakan di lingkungan yang keras, namun pelumasan dan pendinginan yang tepat mungkin diperlukan untuk menangani pembangkitan panas.
